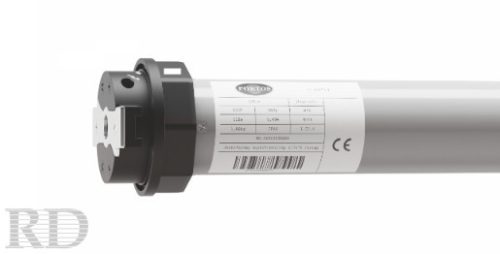

A CSŐMOTOR BEKÖTÉSI ÉS BESZABÁLYOZÁSI
UTASÍTÁSA
Figyelmeztetés – ezen utasítás szerint végzendő tevékenység nagyon fontos a személyi biztonság szempontjából.
ŐRIZZE MEG EZT AZ ÚTMUTATÓT!
Biztonsági rendszabályok:
- A motor szerelése, bekötése, vagy szabályozása előtt olvassa el ezt az utasítást;
- A szerelést olyan megfelelő szakképzettséggel rendelkező villanyszerelő végezze el, aki a biztonsági normák betartásával végzi feladatát.;
- Az elektromos kábelt csak képzett személy cserélheti ki.
- Tilos kilyukasztani a motort teljes hosszúságában.;
- Kerülni kell a berendezés bármilyen folyadékkal történő érintkezését.
- Kerülni kell a motor ütődését és sérülését.;
-A motor szerkezetének esetleges megváltoztatása, vagy rossz bekötése sérülést, vagy életveszélyt okozhat. Ilyen okokból bekövetkező balesetekre a garancia nem vonatkozik.;
- A motor kapcsolóját a padlózattól számított max. 180 cm-re szabad elhelyezni, olyan helyre, ahonnan jól látható a redőny mozgása.
- Nem szabad megengedni, hogy gyerekek játszanak a motort vezérlő távirányítóval.
- A berendezés üzemeltetése közben ellenőrizni kell az elektromos vezetékeket, hogy sérültek-e, vagy nincsenek-e elhasználódva. Amennyiben az elektromos vezetékek sérültek, akkor tilos használni a berendezést.
- A karbantartás, javítás idejére (ablakmosás, vagy faltisztítás) biztosítani kell, hogy a motor véletlenszerűen el ne indítsa a redőnyt (a motort le kell kapcsolni az elektromos hálózatról).
- Az ellenőrzés, vagy javítás idejére a motort le kell kapcsolni az elektromos hálózatról.
- Abban az esetben, ha az elektromos meghajtású redőnyt huzatos, vagy olyan helyre szereljük be, ahol gyakoriak az elektromos hálózat meghibásodásai, akkor ajánlott olyan motor használata, mely rendelkezik kézi redőny felemelési opcióval vészhelyzet esetére;
- Ajánlott a motor elektromos meghajtásának szereléséhez 1 mm², vagy 1,5 mm²-es elektromos vezetéket használni.
Motorok csatlakoztatása:
Kapcsolóval rendelkező motor esetében a kimenetnél 1,5 m hosszúságú 4 eres vezeték található, amely ki van vezetve a redőny külsejére
a zöld-sárga színű vezeték a földelésre szolgál
a kék színű vezeték a nulla (N)
a fekete és barna színű vezetékek a motor fordulati irányát határozzák meg
Rádióvevővel ellátott motor a kimeneténél 1,5m hosszú vezetékkel rendelkezik, amely ki van vezetve a redőny külsejére.
a zöld-sárga színű vezeték a földelésre szolgál
a kék színű vezeték a nulla (N)
a barna színű vezeték a fázis
Nem megengedett egy kapcsolóra több motort kapcsolni.
A rádióvevővel ellátott motor programozását a távirányítóhoz mellékelt kezelési utasítás alapján kell elvégezni.
Szélső helyzetek beszabályozása.
A véghelyzet kapcsolók beszabályozását akkor kell elvégezni, amikor a motor hideg. A szélső helyzet beszabályozásához a motort többször be kell indítani, aminek következtében az felmelegszik. A csőmotor termikus kapcsolóval rendelkezik, amely megszakítja a motor működését akkor, ha annak hőmérséklete egy meghatározott értéket elér. A motor folyamatos munkája kb. 4 perc. Ezután az időpont után a motor kikapcsolódhat addig, amíg ki nem hűl, kb. 30 percre.
